随着电力电子设备使用的不断增多，造成电网中谐波失真现象严重，从而导致电容器经常出现问题。这就是为什么越来越多的客户要求安装滤波电容器系统的原因。
滤波电容器系统在完成功率因数改善的同时，也能有效防止补偿装置与系统发生谐振。
通过增加一个电抗器在电容器系统中，他们之间形成的共振频率低于系统中的谐波频率（通常低于5次谐波）这样就阻止了高频率的谐波流入到电容器中。





MAIN CHARACTERISTIC
主要特点

---

■ 顶级材料
MILR电抗器是由高纯度的材料制造。



■ 严格生产流程
产品整体通过真空浸渍和干燥，确保了产品耐高压，低噪音，长寿命的特点。



■ 损耗功率
铁、铜的总和以及隔离层的损耗大，尤其是过电压谐波因素的存在，考虑到要调整的功率因数。一般MIR电抗的损耗在4~6W/kvar。



■ 温度保护
所有的电抗器都在线圈的中央安装了一个单独的温度控制开关，响应温度为125℃，输出1个常闭触点，容量是250V(<6.3A)~500V(<2A)，可串入投切开关控制回路。过温时，跳开投切开关，保护电抗器。

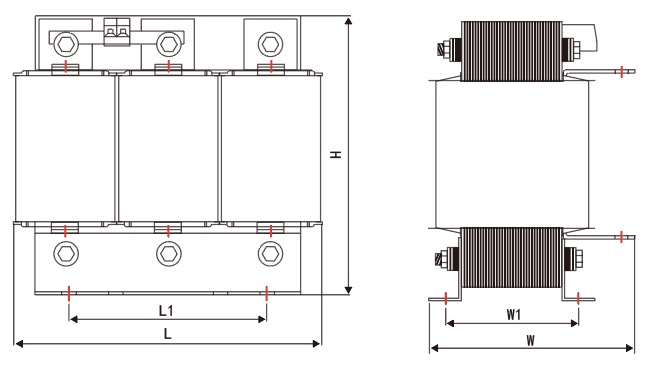

BOUNDARY DIMENSION
外形尺寸

---



TECHNICAL DATA
技术参数

---

执行标准	EN61558-2-20:2000,VDE 0570-2,IEC 60076-6:2007
	UL508, C22.2 No.14
额定电压	230~700V
额定频率	50/60 Hz
电感值差（三个阶段的平均值）	±3%
线性度	Ilin=1.8~2.5LN
谐波负荷（持续性）	U3=0.5%UN
	U5=6.0%UN
	U7=5.0%UN
	U11=3.5%UN
	U13=3.0%UN
耐压（对中心）	3kV
温度等级	-40℃/D
绝缘等级	H级（180℃ ）
防护等级	IP00
湿度	95%
冷却方式	自然冷却
海拔	≤4000m
设计	三相铁心多气隙
缠绕材料	铜/铝
浇注方式	聚酯树脂等级F(H)
端子	接线盒、缆绳座、耐热柔性电缆

SPECIFICATIONS AND MODELS
规格型号

---

型号	额定容量（kvar）	额定电感值（mH）	额定电流（A）	外形尺寸（mm）L*W*H
480V 50Hz 7% 189Hz
MILR0.48-20-7	1.4	2.568	24	230*160*185
MILR0.48-25-7	1.75	2.055	30	240*160*200
MILR0.48-30-7	2.1	1.712	36	240*170*200
MILR0.48-50-7	3.5	1.027	60	285*190*220
MILR0.48-60-7	4.2	0.856	72	290*200*220
525V 50Hz 14% 134Hz
MILR0.525-25-14	3.5	4.109	27.5	285*180*220
MILR0.525-30-14	4.2	3.424	33	290*200*220
MILR0.525-50-14	7	2.055	55	290*200*260
MILR0.525-60-14	8.4	1.712	66	300*210*280

注：表中所列电抗器为常用规格，如有其它规格需要，请联系本公司。
