自愈式低压并联电容器适用于频率50HZ或60HZ低压电力系统，主要用于提高功率因数、减少无功损耗、改善电压质量等。





MAIN CHARACTERISTIC

体积小，圆柱形设计，通过新的技术和工艺使电容器的体积更小，重量轻，高度低，满足用户对立体空间的要求。



■ 自愈式保护
MINOX电容器采用的电介质都具有自愈功能：如果电压击穿金属层，电极间的电弧会在击穿点周围产生高温，金属层会迅速蒸发逸散，这些逸散的金属导体会在几微秒内被移动并且在击穿点中心压力的作用下被推挤，这样就形成了一个绝缘的区域从而有效的抵抗电压击穿，电容器击穿自愈后还可以正常使用。



■ IP20防护
电容器的接线端子是按IP20的防护等级设计，这是防止手指接触到带电的部分。放电电阻也是同样的设计。



■ 过压拉断保护
在电容器使用的过程中，如果存在过电压，过热，老化的情况发生，我们电容器内部产生很多自愈性的破坏，从而导致电容器内部的压力增加。为防止电容器的突然破裂，就必须在电容器内部安装一个压力开关，这个安全机制是在电容器内部连接线上做1个，2个或者更多的点，随着压力的不断上升，通过拉开有褶的部分来释放压力，而将连接线上准备好的点拉断，有效的阻碍了电流的通过，防止电容器因过载或过热而引起的爆炸。



■ 使用寿命
MINOX先进的薄膜生产工艺和检测机制，使得出品的电容器的工作寿命能达到200000小时。

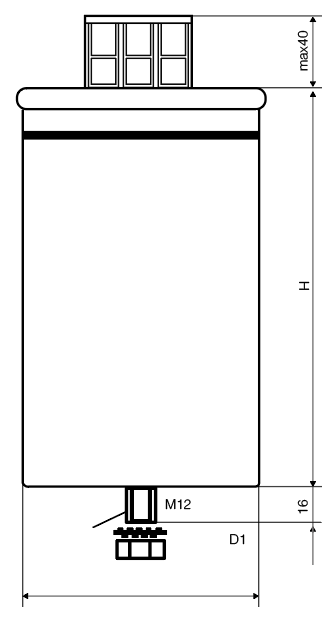

BOUNDARY DIMENSION
外形尺寸

---

TECHNICAL DATA
技术参数

---

执行标准	IEC 60831 (2003), VDE 0560-46/47
	CSA C22.2 No. 190-M1985
	UL Standard No. 810
	GOST 1282-88
额定电压	230~800 V
最大允许电流	1.5~2 IN
允许操作电压	24h:                   1.0xUn
	8h/d:                 1.1xUn
	30min/d:           1.15xUn
	5min (200x) :     1.2xUn
	1min (200x) :     1.3xU
额定频率	50/60Hz
电容容差	-5%~+10%
内部联接方式	delta 三角形
损耗
电介质	<0.2W/kvar
整个电容	0.25~0.4W/kvar
温度等级	-40℃/D
湿度	95%
海拔	≤4000m
使用寿命	>200 000 h

SPECIFICATIONS AND MODELS
规格型号

---

型号	额定容量（kvar）	额定电容值 （μf）	额定电流（A）	直径（mm） D1	高度（mm） H
250V 50Hz
MILC0.25-6.67-1	6.67	340	27	76	240
MILC0.25-8.34-1	8.33	425	33	96	240
MILC0.25-10-1	10	510	40	116	240
MILC0.25-15-1	15	764	60	116	240
480V 50Hz
MILC0.48-20-3	20	3×92	3×24	96	240
MILC0.48-25-3	25	3×115	3×30	106	240
MILC0.48-30-3	30	3×137	3×36	116	240
MILC0.48-40-3	40	3×185	3×48	116	285
525V 50Hz
MILC0.525-20-3	20	3×77	3×22	106	240
MILC0.525-25-3	25	3×96	3×27	106	240
MILC0.525-30-3	30	3×116	3×33	116	285
MILC0.525-37-3	37	3×143	3×41	136	240

注：表中所列电容器为常用规格，如有其它规格需要，请联系本公司。
