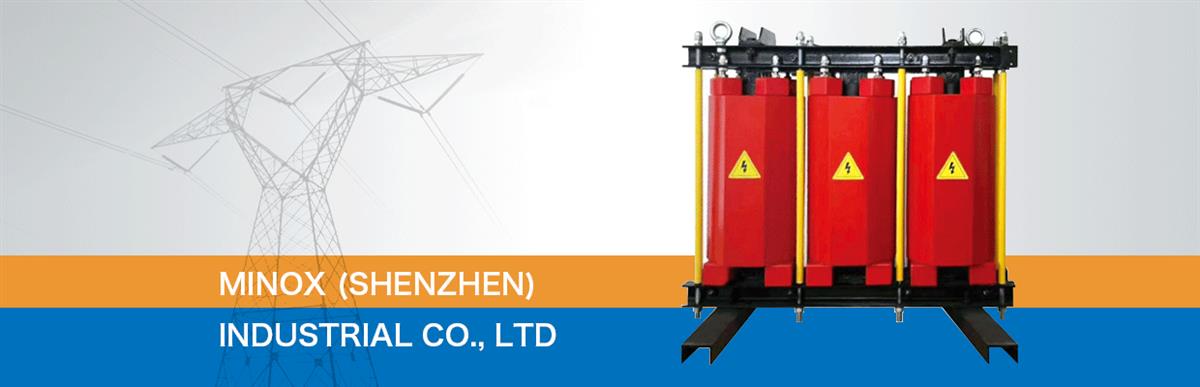

MIHR系列干式铁芯串联电抗器适用于35kV及以下电力系统，电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的安全运行起到了较大的作用。





MAIN CHARACTERISTIC
主要特点

---

■ 干式铁芯串联电抗器的铁芯采用硅钢片，芯柱经多个气隙分成均匀小段，气隙采用环氧布板作为隔绝，气隙在电抗器长期运行下而不发生变化。



■ 铁芯端面采用硅钢片端面胶，使硅钢片牢固地结合在一起，大大减小了运行时的噪音，并具有较好的防潮防尘性能。



■ 线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采用F级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。



■ 环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下安全运行。



■ 线圈上下端部采用环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。



TECHNICAL DATA
技术参数

---

项目	参数
额定电压	3kV、6kV、10kV
额定频率	50Hz、60Hz
电抗率	5%、6%、12%
绝缘等级	F级耐温等级达到F级（155℃）
正常运行时，干式铁芯电抗器的铁芯和线圈温升均不超过90K。
干式铁芯电抗器能在1.35倍额定电流下长期运行。
干式电抗器比传统油浸式电抗器、空心电抗器的体积要小，具有重量轻、占空间小、结构简单、安装方便等特点。



SPECIFICATIONS AND MODELS
规格型号

---

型号	额定电压（kV）	容量	电抗率	出线方式
MIHR300/6-6	6	18kvar	6%	单面/双面
MIHR500/6-6	6	30kvar	6%	单面/双面
MIHR600/6-6	6	36kvar	6%	单面/双面
MIHR900/6-6	6	54kvar	6%	单面/双面
MIHR1000/6-6	6	60kvar	6%	单面/双面
MIHR1200/6-6	6	72kvar	6%	单面/双面
MIHR1500/6-6	6	90kvar	6%	单面/双面



型号	额定电压（kV）	容量	电抗率	出线方式
MIHR300/10-6	10	18kvar	6%	单面/双面
MIHR500/10-6	10	30kvar	6%	单面/双面
MIHR600/10-6	10	36kvar	6%	单面/双面
MIHR900/10-6	10	54kvar	6%	单面/双面
MIHR1000/10-6	10	60kvar	6%	单面/双面
MIHR1200/10-6	10	72kvar	6%	单面/双面
MIHR1500/10-6	10	90kvar	6%	单面/双面
