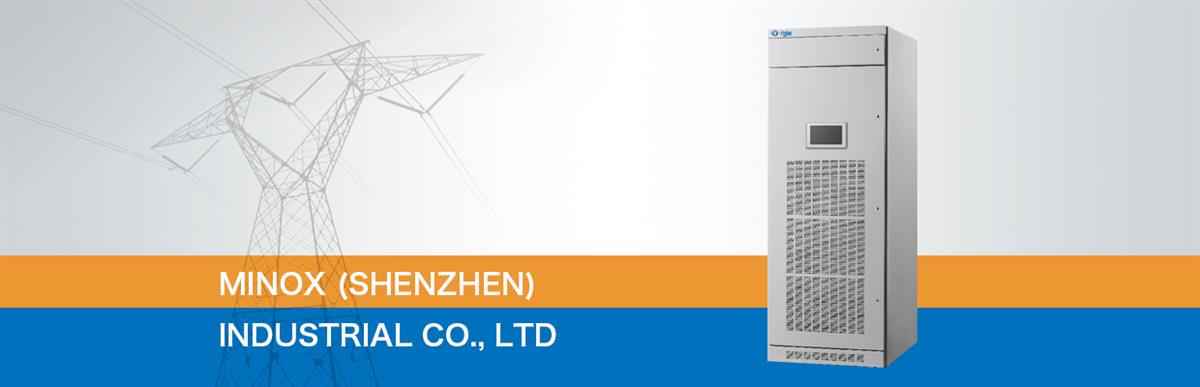

MI-PQC系列电能质量治理装置是公司综合多年现场运行经验，针对复杂的电能质量现场问题而设计的综合治理电能质量问题的装置。装置采用模块化设计，能够同时解决系统无功、谐波、三相不平衡等问题。





MAIN CHARACTERISTIC
主要特点

---

■ 兼顾补偿和滤波：
同时具有补偿系统无功功率和滤除高次谐波的功能



■ 滤波效率高：
滤波范围广，能同时滤除系统2~50次谐波，滤波次数可设定



■ 响应速度快：
毫秒级响应，快速滤除系统高次谐波



■ 安装方式多样：
可独立安装或与其它配电柜并列安装，可多套并联实现扩容



■ 兼容性强：
适用于各种谐波配电场合，自动消除谐振



■ 保护功能完善：
具有独立保护功能，保证系统安全，具备限流功能，不会发生过载
◆ 功率因数高达0.99
◆ 模块化设计，适应各种工况，可承受-40%～+20%电压波动
◆ 灵活实现N+1冗余
◆ 多行业应用案例，广泛适应各种复杂的非线性系统



TECHNICAL DATA
技术参数

---

项目	参数
工作频率	45～63Hz
整机效率	＞97%
滤波范围	2～50次
快速响应时间	＜300us
全响应时间	＜10ms
功率因数补偿效果	≥0.99
IGBT开关频率	20kHz
谐波电流畸变率（THDi）	≤5%
通讯	RS485接口，Modbus协议
保护功能	过欠压/环境温度过热/超载短路/IGBT过热保护/缺相/相序反/自动重启设定
防护等级	IP20

注：如有特殊需求，可按照客户需求定制。



SPECIFICATIONS AND MODELS
规格型号

---

型号	额定电压（kV）	容量	安装方式	取样互感器变比	宽*深*高（mm）
MI-PQC0.4-25/50-4L	0.4	25A+50kvar	柜式	150/5～6000/5	800*800*2200
MI-PQC0.4-35/70-4L	0.4	35A+70kvar	柜式	150/5～6000/5	800*800*2200
MI-PQC0.4-50/100-4L	0.4	50A+100kvar	柜式	150/5～6000/5	800*800*2200
MI-PQC0.4-75/200-4L	0.4	75A+200kvar	柜式	150/5～6000/5	800*800*2200
MI-PQC0.4-100/300-4L	0.4	100A+300kvar	柜式	150/5～6000/5	800*800*2200
