APF采用电力电子技术，设备主要器件包括：控制器、变流器、直流支撑电容、连接电抗器等组成APF的控制系统包括DSP+FPGA、指令电流运算电路和电流跟踪控制电路，以实现参数设定、控制指令获取等功能。





OPERATING PRINCIPLE
APF工作原理

---

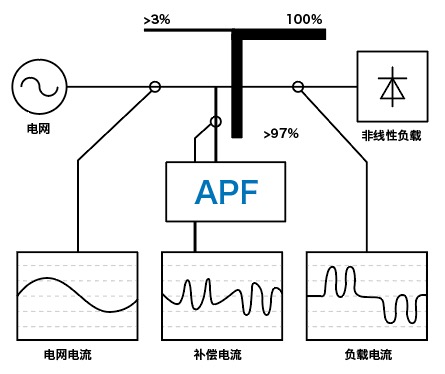

APF设备原理如下图所示：





APF通过电流互感器检测负载电流，并通过内部DSP计算，提取出负载电流中的谐波成分，然后通过PWM信号发送给内部IGBT，控制逆变器产生一个和负载谐波电流大小相等，方向相反的谐波电流注入到电网中，达到滤波的目的。


MAIN CHARACTERISTIC
主要特点

---

■ 超强的處波能力
可有效滤除2~50次谐波，特征次谐波进行滤除，各次谐波可分别设定，滤除率达到95%。



■ 具有多种工作模式
APF具备滤波和无功综合补偿功能，具有滤波优先、无功优先、均等模式三种工作模式。还可对三相不平衡分别进行补偿，对系统的不平衡度进行校正。



■ 实时跟踪、动态补偿
用以实时检测谐波电流，通过瞬时电流跟踪控制，自动跟踪电网谐波变化，具有高度可控性与快速响应性，更高效、更稳定。



■ 先进的功率变换设计
采用全球领先的IGBT功率器件，主电路采用三相桥式全控PWM变流技术，具有体积小、效率高、可靠性高的特点，先进的多模块并联均流策略及主功率电路多重化技术便于实现整机容量扩展。



■ 智能监控
采用浮点运算DSP （数字信号处理器 > 和FPGA （可编程逻辑门阵列）高速检测和运算，确保谐波检测和补偿精度准确有效，兼具智能监控及远程互联网监管以及故障自动诊断功能，能自主进行并网及退网操作，并可通过实时工业触摸屏进行监控管理。



■ 方便安装、扩展



TECHNICAL DATA
技术参数

---

项目	参数
滤波范围	2~50次谐波各次补偿或者全补偿
滤波能力	>95%
有功功率损耗	<2.5%
扩展能力	多台并联运行
通讯接口	远程RS485/RS232和CAN总线
冷却方式	强制风冷
安装方式	模块、机架、机柜、壁挂、箱式
人机界面	液晶触摸工控屏
工作温度	-25℃~50℃
存储温度	-40℃~70℃
相对湿度	<95%无凝露
海拔高度	<2000米更高海拔需求可定制
防护等级	IP21



SPECIFICATIONS AND MODELS
规格型号

---

型号	额定电压(kV)	额定补偿容量(A)	接线方式	外形尺寸（mm）
MI-APF0.4-100-3P3 ( 4 ) L-C	0.4	100	三相四线	800*1000*2200
MI-APF0.4-150-3P3 ( 4 ) L-C	0.4	150	三相四线	800*1000*2200
MI-APF0.4-200-3P3 ( 4 ) L-C	0.4	200	三相四线	800*1000*2200
MI-APF0.4-300-3P3 ( 4 ) L-C	0.4	300	三相四线	800*1000*2200
MI-APF0.4-400-3P3 ( 4 ) L-C	0.4	400	三相四线	800*1000*2200
MI-APF0.4-500-3P3 ( 4 ) L-C	0.4	500	三相四线	800*1000*2200
MI-APF0.4-50-3P3 ( 4 ) L-M	0.4	50	三相四线	442*596*177
MI-APF0.4-100-3P3 ( 4 ) L-M	0.4	100	三相四线	400*600*280
MI-APF0.4-50-3P3 ( 4 ) L-W	0.4	50	三相四线	442*596*177
MI-APF0.4-100-3P3 ( 4 ) L-W	0.4	100	三相四线	274*450*600
