MIK功率因数控制器通过控制电容器投切开关的投切来进行纠正电网功率因数的设备。同时能计算并显示出单相或三相的电参数是否平衡。是一种智能型的控制器，它以优化的步数，简洁的操作保证了短的投切时间，所有的步骤都可以在同一个操作周期内完成。MI装备的是背光式LCD显示屏，可以在面板上显示所有的主要参数，这就方便了对系统参数的设置。
针对于静态补偿和动态补偿，我们分别开发了R型和T型两种控制器，以满足不同需求。





MAIN CHARACTERISTIC
主要特点

---

■ 内置温度传感器
MIK能通过温度传感器，测量柜体内部温度，以控制风扇的开关。

■ 检测功能
MIK的检测功能有效的保证了系统的可靠工作和使用寿命。
1、针对接触器震动的开关
2、过电压电容器保护开关
3、温度保护开关
4、THD电压监控
5、电容减容监测
6、目标功率因素未达到报警
7、系统维护信号报警
8、风扇开关



TECHNICAL DATA
技术参数

---

额定容量
额定电压	100~520 V
工作频率	50~60 Hz
安全绝缘等级	CAT III 300 V



电压测量回路
额定电压（Un）	230 V P-N, 400 V P-P
电压幅度测量	20~300 V P-N, 35~520 V P-P
频率幅度测量	45 ~ 65 Hz
输入阻抗	660 kΩ
安全绝缘等级	CAT III 300 V



电流测量回路
标称电流	/5 A or .../1 A
电流幅度测量	1~120 % In
最小电流测量（Istart）	50 mA
安全绝缘等级	CAT III 300 V



测量精度UNE-EN61557-12
电压测量	0.5 % ±1 digit
电流测量	0.5 % ±1 digit
有效功率测量	0.5% ±2 digits
无功功率测量	1% ±2 digits
有效电能测量	Class 1
无功电能测量	Class 2



接点输出
数量	12路/16路/24路
风扇及报警点容量	续电器无源点250V AC/3A
控制输出	250V AC/3A或12V DC/1A
电气寿命	30x10 次
工作寿命	5x10 次



通讯
现场总线类型	Rs-485
通讯协议	Modbus
波特率	9600~19200



使用环境
运行温度	-10℃~+55℃
储存温度	-20℃~+70℃
相对湿度	5~95%（无冷凝）
最大高度	≤2000 m
防护等级	前面板: IP51（背板：IP31 ）



机械特征
尺寸	144x144x78 mm
重量	0.6 kg
外壳自熄性	防爆破塑料
开孔尺寸	138x138mm

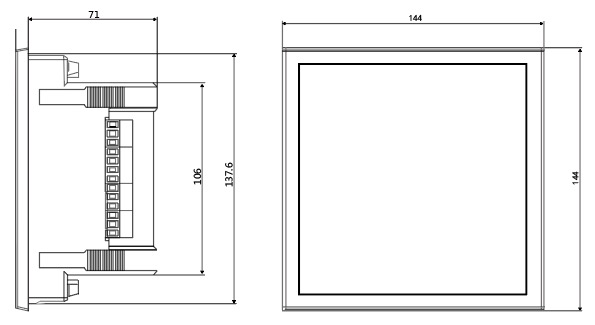

BOUNDARY DIMENSION
外形尺寸

---



SPECIFICATIONS AND MODELS
规格型号

---

型号	输出类型	路数	开孔尺寸（mm）	外形尺寸（mm）L*W*H
MIK-R型
MIK-R12	无源点250V AC/3A	12	138*138	144*144*78
MIK-R16	无源点250V AC/3A	16	138*138	144*144*78
MIK-R24	无源点250V AC/3A	24	138*138	144*144*78
MIK-T型
MIK-T12	12V DC/1A	12	138*138	144*144*78
MIK-T16	12V DC/1A	16	138*138	144*144*78
MIK-T24	12V DC/1A	24	138*138	144*144*78

注：表中所列控制器为常用规格，如有其它规格需要，请联系本公司。
